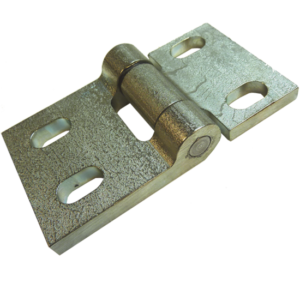

Profielscharnieren
Profielscharnieren worden geproduceerd uit warmwalsprofielen. Het zijn dus geen gerolde scharnieren. De productiewijze is anders dan bij gerolde scharnieren. In dit geval is het zagen, boren en frezen. Profielscharnieren zijn sterk en hebben nauwe toleranties. Ze hebben dus een grote spelingsvrijheid. De uitvoeringsmogelijkheden worden beperkt door de afmetingen van het profiel.
Alles op maat: van complex stukwerk tot grote series
Bij BOSCH Scharnieren hebben wij geen catalogus. Alles is namelijk maatwerk. de mogelijkheden worden alleen beperkt door uw verbeelding. U bedenkt het, wij maken het. Van grote series tot complex stukwerk. Met snelle levertijden bovendien, dankzij onze gestroomlijnde productieprocessen. Of de scharnieren nu extra dik, groot of flexibel moeten zijn: maatwerk, snel geleverd. Wilt u 25 of 2500 stuks?
De knoop van het scharnier is het cirkelvormige deel. Ook kraal, lus of knokkel genoemd. De knopen van de twee verschillende bledden wisselen elkaar doorgaans af om de pen heen.
1 of 10 PenDe pen verbindt de twee (of meer) scharnier bledden.
2 of 10De pen diameter bepaalt de dikte van de pen, gemeten in de doorsnede.
3 of 10 BledHet bled of het blad van het scharnier is het draaiende of vaste deel van een scharnier.
4 of 10De bled breedte is de afstand van het uiteinde van het bled tot het hart van de pen.
5 of 10De bled dikte is de dikte van het scharnier.
6 of 10De scharnierbreedte is de totale breedte van het opengeklapte scharnier: gemeten haaks op de pen.
7 of 10De knoop lengte is de lengte van het ene uiteinde tot het andere uiteinde van één enkele knoop, evenwijdig aan de pen. Doorgaans is dat een vaste maat, bv. 30mm, 25 mm, 20mm, enz.
8 of 10De end play is de lichte axiale beweging tussen de knopen over de as van de pen. Deze wordt veroorzaakt door de kleine ruimte tussen de knopen, die ervoor zorgen dat het bled kan scharnieren.
9 of 10De scharnierlengte is de totale lengte van het scharnier gemeten over de bledden evenwijdig aan de pen.
10 of 10
